电子保护涂层 (Conformal coating for electronics)

您的电子设备值得最周全的呵护 —— 而这一切始于 PCB 的防护。通过我们的电子保护涂层解决方案,可有效提升电路板的耐久性,降低故障风险,并延长设备的使用寿命。
无论是严苛的工业应用,还是高端的技术模块,电子保护涂层都能为您的 PCB 提供全面而可靠的防护保障。

illustration of the stage
background image

我们的涂覆技术

不同的电子组件需要不同的保护性涂层。因此,我们将先进的电子涂覆技术无缝集成到电子制造流程中。在 PCB 组装完成后,我们通过专业的三防漆涂覆工艺,为 PCB 提供能够抵御潮湿、化学物质和机械应力的最佳保护。

无论是适用于复杂电子组件的轻薄透明涂层,还是具备更高防护能力的灌封材料,我们都能够根据不同的 PCB 设计需求,提供最优的表面处理方案。

background image
featured image

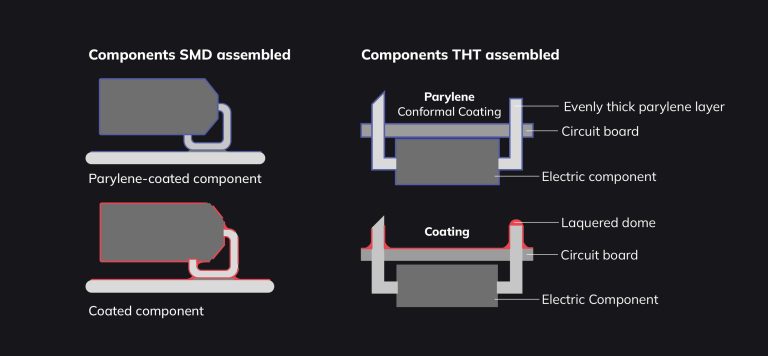

派瑞林(Parylene):细致入微,全面防护

派瑞林(Parylene) 提供极高等级的防护性能。其轻薄透明的涂层能够深入覆盖最细微的缝隙,包括 BGA、QFP 等元器件底部以及其他难以触及的区域。它能可靠地抵御湿气、化学物质及各种环境影响,同时具备优异的电气绝缘性能,可有效抑制锡须的形成。



其温和的真空沉积工艺能够有效保护关键电子元件,几乎适用于所有基材,并能够确保长期稳定且可重复的防护效果,是高要求电子组件在涂覆技术领域的重要标准方案

当您的电子产品对防护性能有极高要求时,派瑞林(Parylene) 是理想的涂覆方案:



  • 即使面对复杂结构,也能实现均匀涂覆
  • 通过化学气相沉积(CVD) 技术实现高度均匀的膜层分布
  • 有效抵御湿气、气体、化学物质及微生物等外部影响
  • 即使在多变环境条件下,也能保持长期稳定的防护
  • 材料透明且具备生物相容性
  • 适用于温度敏感型元器件
  • 航空航天与国防 – 无人机、通信及数据传输电子设备
  • 医疗科技 – 导管、支架等医疗器械
  • 工业电子 – 控制单元、电池系统及传感器等应用
featured image

阻焊与填充(Dam & Fill):为敏感电子元件提供精准的包覆性涂层

PCB 上的敏感区域需要精准防护时,阻焊与填充(Dam & Fill) 是经过验证的可靠解决方案。稳定的阻焊结构能够将液态填充剂精准地控制在指定区域内,即使是难以触及的位置也能实现有效密封。该工艺可形成清晰的边界与精准的填充空间,为产品提供抵御湿气、振动及环境影响的最佳防护 —— 且不会对周边的元器件造成影响。



该自动化工艺结合了精准的材料控制、优化的材料粘度以及温和的处理方式,确保始终如一的可靠防护效果。

当需要对产品敏感元器件所在区域进行精准防护,并同时确保敏感元器件的高精度时,阻焊与填充(Dam & Fill) 是理想的涂覆工艺。



  • 有效抵御湿气、振动及环境影响
  • 可对关键元器件实现点对点精准密封
  • 精准施胶, 不接触附近的其他元器件
  • 具备高度一致性,适用于批量生产
  • 工业与自动化
  • 航空航天与国防
  • 医疗科技与生命科学
  • 高端消费电子

灌封(Potting):为电子组件提供补充性防护

采用 RTV 与硅胶类材料进行灌封是一种成熟的防护工艺:将液态的、弹性的灌封胶直接覆盖在电子元件表面,在固化后可完整包覆元器件、焊点及空腔区域,形成柔性且持久的保护层。



当电子产品需要实现机械隔离,并可靠抵御湿气、冷凝、水汽、灰尘、化学物质或振动影响时,灌封工艺尤为适用。得益于良好的流动性与温和的固化特性,RTV 与硅胶灌封特别适用于敏感电子模块以及需要低应力弹性密封的工业电子组件。



在许多应用场景中,灌封还可作为派瑞林(Parylene) 涂覆的预处理或补充工艺,将机械结构稳定与高精度表面保护相结合。

当电子组件需要实现全方位完整防护时,灌封工艺是理想的解决方案。



  • 通过厚涂层提供高等级的防潮与抗机械应力保护
  • 实现360°全方位包覆防护
  • 有效提升元器件结构的稳定性与可靠性
  • 工业与自动化
  • 航空航天与国防
  • 医疗科技与生命科学

涂覆(Lacquering):经行业验证的 PCB 保护方案

涂覆工艺是一种经过行业长期验证的 PCB 防护方法,可有效抵御湿气、灰尘及轻度化学影响。根据不同应用需求,我们提供多种灵活的涂覆方式:



  • 组件遮蔽 – 通过人工或自动化方式放置保护层,精确界定非涂覆区域
  • 手工涂覆 – 使用点胶设备或刷涂方式进行精准涂覆
  • 浸涂工艺 – 将整个组件浸入防护层中,实现全面覆盖
  • 选择性涂覆与喷涂 – 根据涂覆方案,对特定区域进行自动化精准涂覆
  • 贴膜保护 – 在指定区域贴合预制保护膜
  • UV固化涂层 – 可快速固化的保护层,能够显著缩短工艺时间
  • 材料多样性 – 根据需求可选用硅胶、丙烯酸、聚氨酯或环氧材料,可以优化机械柔性、耐化学性或电气绝缘性

当产品仅需具备经济高效且可靠的 PCB 防护时,涂覆工艺是理想的选择。



  • 涂覆速度快,兼具成本优势
  • 适用于标准应用及防护要求相对较低的电子组件
  • 可根据不同 PCB 设计灵活选择涂覆方式
  • 工业与自动化
  • 高端消费电子
  • 移动出行与交通运输
